Rola bezpiecznika w instalacji elektrycznej samochodu
Bezpiecznik jest najsłabszym ogniwem w danym obwodzie. Gdy pojawia się przeciążenie albo zwarcie, element wewnątrz bezpiecznika nagrzewa się i przerywa obwód, odcinając zasilanie.
Skutek jest prosty: przestaje działać konkretny odbiornik lub grupa odbiorników przypisana do tego samego bezpiecznika. Czasem to drobiazg w rodzaju gniazda 12 V, czasem wycieraczki albo światła, zależnie od projektu instalacji.
W praktyce bezpiecznik często „bierze na siebie” problem, zanim zdąży ucierpieć wiązka, złącze lub sterownik. Gdy obwód nie ma skutecznej ochrony albo ktoś zastosował zbyt duży amperaż, prąd płynie dalej i grzeje przewody oraz złącza. Tu zaczynają się kosztowne naprawy.
Typy i oznaczenia bezpieczników spotykane w autach

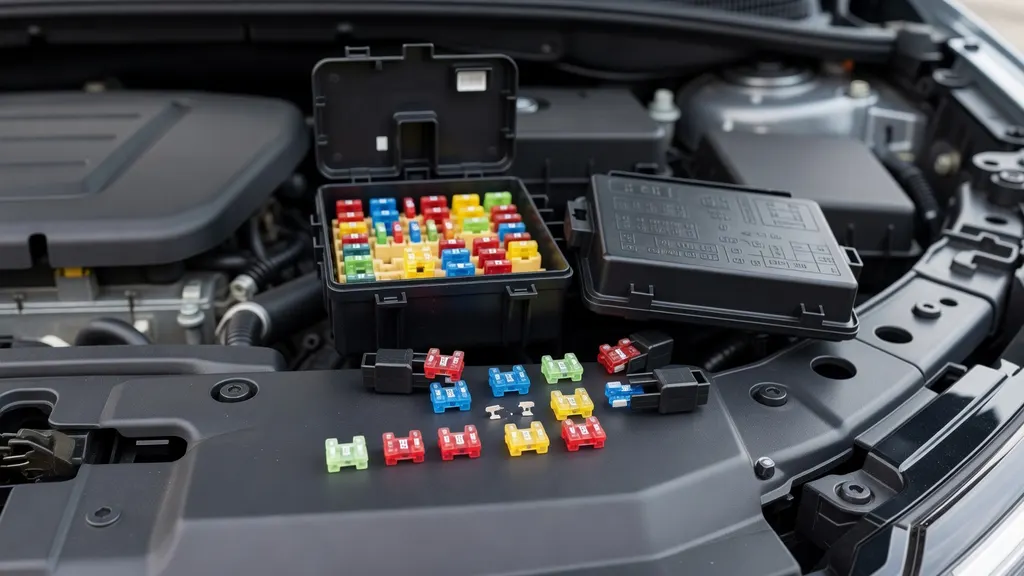

W samochodach dominują bezpieczniki płytkowe: mini, standard i maxi. Spotyka się też kasetowe, stosowane w obwodach o większych prądach, oraz rozwiązania topikowe, dziś rzadziej widywane w autach osobowych, częściej w starszych konstrukcjach lub w specyficznych modułach zasilania.
Konstrukcja ma znaczenie dla oceny stanu. Płytkowe bezpieczniki z przezroczystą obudową pozwalają zobaczyć mostek od razu. W wersjach mniej przejrzystych, z zabrudzoną obudową albo w kasetowych, sprawa jest trudniejsza i sama inspekcja wzrokowa potrafi wprowadzić w błąd.
Kolor nie jest ozdobą, tylko szybkim kodem wartości prądowej. W autach osobowych najczęściej spotyka się zakres od 5 A do 30 A w skrzynce kabinowej, a w komorze silnika częściej trafiają się wyższe wartości, 40 A, 50 A i więcej w bezpiecznikach typu maxi lub kasetowych. Kolory są ustandaryzowane na tyle, że w wielu autach powtarzają się te same kombinacje, ale i tak decyduje nadruk w amperach.
Kluczowa jest zgodność dwóch rzeczy: formatu i wartości prądowej. Bezpiecznik musi pasować gabarytem do gniazda, ale równie ważne jest, by miał dokładnie taki amperaż, jaki przewidział producent dla danego obwodu. Wkładanie „mocniejszego” to proszenie się o kłopoty.
Wygląd przepalonego bezpiecznika — cechy wizualne

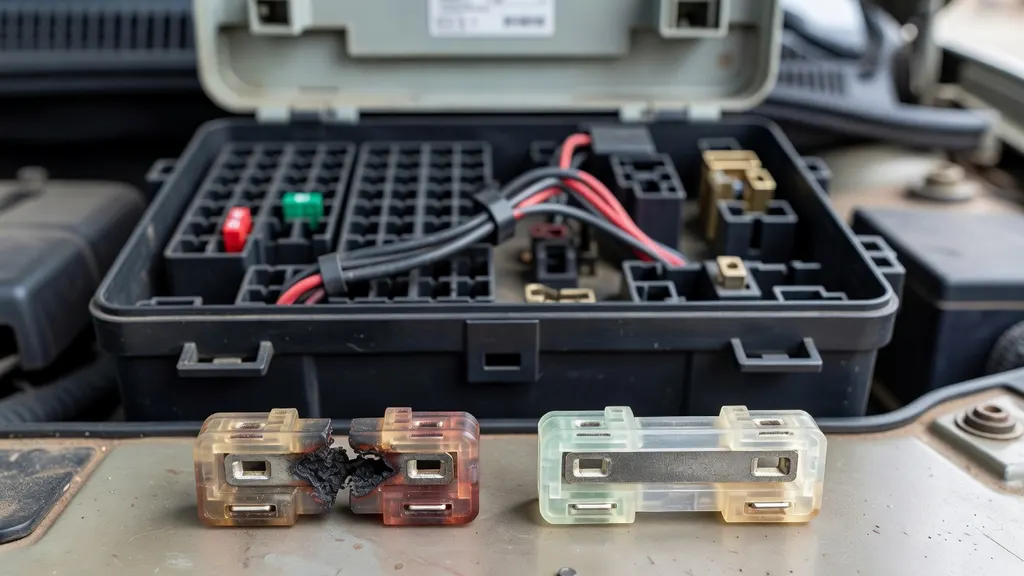

Najczęstszy obraz przepalonego bezpiecznika płytkowego to przerwany mostek wewnątrz obudowy. Zamiast ciągłej metalowej zworki widać wyraźne rozcięcie, ubytek materiału albo ślad stopienia w jednym punkcie.
Przy większym przeciążeniu pojawiają się ślady termiczne. Plastik potrafi zmatowieć, zrobić się brązowy, a wewnątrz zostaje czarny osad. Zdarza się też, że metal wygląda jak „zlane” krople. To nie wygląda subtelnie.
Bywa gorzej: obudowa jest nadtopiona, ma pęknięcia albo deformacje, a sam element przewodzący wygląda na rozerwany. W skrzynkach w komorze silnika, gdzie dochodzi temperatura i wilgoć, takie ślady widać częściej niż w kabinie.
Są też przypadki niejednoznaczne. Mikropęknięcie mostka bywa ledwo widoczne, szczególnie przy słabym świetle. Zabrudzenia lub pył mogą wyglądać jak osmalenie, a w rzeczywistości są tylko nalotem z otoczenia. W serwisie często widać bezpieczniki uznane „na oko” za dobre, które po pomiarze okazują się przerwane
Dodatkowe sygnały towarzyszące przepaleniu
Gdy doszło do przegrzania, w okolicy skrzynki bezpieczników potrafi pojawić się zapach spalenizny. Czasem widać też ślady dymu na plastikach, szczególnie gdy zadziałało zwarcie i było intensywnie.
Inna rzecz to styki. Nalot na łapkach bezpiecznika, przebarwienia gniazda albo punktowe wżery mogą sugerować problem kontaktowy i lokalne grzanie, nawet jeśli sam bezpiecznik formalnie nie jest spalony. Widziałem skrzynki, w których bezpiecznik był cały, a stopione było gniazdo. To już inna rozmowa.
Objawy w samochodzie wskazujące na przepalony bezpiecznik
Najbardziej typowy objaw jest nagły i ograniczony: przestaje działać jeden układ. Wycieraczki nie ruszają, radio milczy, gniazdo 12 V nie podaje zasilania, szyba nie reaguje na przycisk. Reszta auta działa normalnie.
Jeżeli jednocześnie pada kilka niezwiązanych funkcji, tropy idą gdzie indziej: zasilanie główne, przekaźniki, masa, moduł sterujący albo uszkodzenie w skrzynce bezpieczników. W nowoczesnych autach kilka odbiorników potrafi siedzieć na jednym bezpieczniku, ale rzadko są to całkiem przypadkowe elementy.
Powtarzalność też coś mówi. Gdy bezpiecznik przepala się w chwili włączenia konkretnego odbiornika, często chodzi o zwarcie w samym urządzeniu albo w odcinku wiązki pracującym przy ruchu: klapa bagażnika, drzwi, przelotki. Taki objaw wraca jak bumerang. I to szybko.
Lokalizacje skrzynek bezpieczników i identyfikacja właściwego obwodu

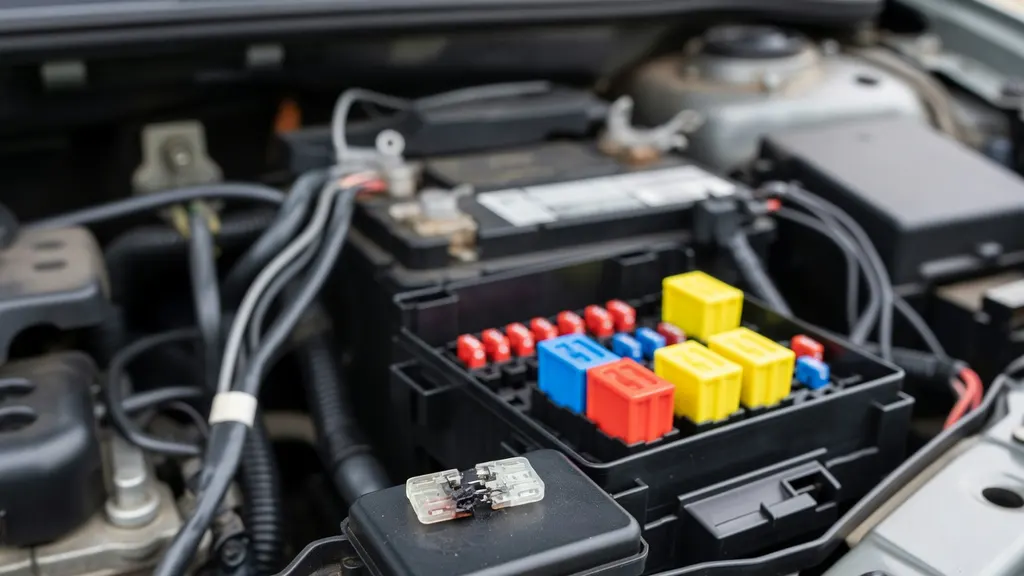

Najczęściej są dwie skrzynki: w komorze silnika oraz w kabinie. Ta pierwsza obsługuje obwody o większych prądach i elementy związane z pracą silnika, wentylatorami czy zasilaniem modułów. Kabinowa odpowiada za wyposażenie i komfort, choć podział nie jest żelazny.
Skrzynka w kabinie bywa schowana przy boczku deski rozdzielczej, pod schowkiem, w okolicy pedałów albo za osłoną w tunelu. Dostęp potrafi być niewygodny. Czasem wystarczy zdjąć klapkę, innym razem trzeba odchylić elementy tapicerki.
Legenda na pokrywie skrzynki albo schemat w dokumentacji jest ważniejszy niż intuicja. Oznaczenia pozycji i skróty nazw obwodów pozwalają trafić w konkretny bezpiecznik bez wyrywania połowy skrzynki. W praktyce zdarza się, że w środku ktoś już mieszał i bezpieczniki są powkładane „kolorami”, nie zgodnie z wartościami. Niby wygląda porządnie, a potem nie gra.
Skrzynka bezpieczników bywa mylona ze skrzynką przekaźników. Przekaźnik jest większy, często w formie kostki, i odpowiada za załączanie obwodów, a bezpiecznik tylko je chroni. Pomyłka kończy się szukaniem problemu w złym miejscu.
Metody potwierdzenia przepalenia bezpiecznika
Najprostsza metoda to wyjęcie bezpiecznika i obejrzenie mostka, o ile jest widoczny. Przy dobrym świetle widać to od razu: ciągły metal oznacza sprawność, przerwa oznacza przepalenie. Szybko i bez narzędzi, poza szczypcami do bezpieczników, jeśli są w zestawie.
Pewniejszy jest pomiar ciągłości miernikiem. Sprawny bezpiecznik pokaże ciągłość obwodu i niską rezystancję, przepalony da przerwę. Ten test rozstrzyga sytuacje, gdy mostek wygląda podejrzanie albo obudowa jest przydymiona i trudno ocenić, co jest śladem spalenia, a co brudem.
Alternatywą jest tester ciągłości lub próbnik. W warsztatach często idzie to szybciej niż miernikiem, bo wystarczy dotknąć dwóch punktów i wynik jest natychmiastowy. Nie ma tu wielkiej filozofii.
W wielu bezpiecznikach płytkowych są punkty testowe dostępne od góry, co pozwala sprawdzić je bez wyjmowania. Ma to sens, gdy bezpieczniki są ciasno upakowane albo łatwo połamać plastikowe zatrzaski osłon. Ograniczenie jest proste: bez dostępu do obu stron zasilania i bez pewności, że pomiar nie idzie „przez obwód”, można dostać mylący wynik.
Do częstych błędów należy pomiar w obwodzie, gdy prąd wraca inną drogą i miernik pokazuje ciągłość mimo przerwy w bezpieczniku. Druga sprawa to zaśniedziałe styki: bezpiecznik jest dobry, a zasilania nie ma, bo gniazdo nie kontaktuje. Trzecia to ustawienia miernika i pośpiech. To się zdarza częściej, niż ludzie chcą przyznać.
Przyczyny przepalania bezpieczników oraz sygnały poważniejszej usterki
Najczęstsze przyczyny są trzy: zwarcie w instalacji, uszkodzony odbiornik oraz przetarte przewody. Do tego dochodzi wilgoć w złączach, która potrafi zrobić zwarcie albo podnieść opór i doprowadzić do grzania. W autach po naprawach blacharskich zdarza się, że wiązka jest źle poprowadzona i ociera o krawędzie. Po czasie wychodzi to bez zapowiedzi.
Przeciążenie obwodu pojawia się też po dołożeniu akcesoriów. Gniazdo 12 V bywa traktowane jak punkt zasilania dla wszystkiego: przetwornice, kompresory, dodatkowe ładowarki. Jeśli obwód ma 10 A lub 15 A, a ktoś próbuje zasilić urządzenie, które bierze znacznie więcej, bezpiecznik zrobi to, co ma zrobić. Spali się.
Najbardziej ryzykowna praktyka to zastępowanie właściwego bezpiecznika wyższym amperażem, żeby „nie wybijało”. Wtedy nie chroni już obwodu w sposób przewidziany przez producenta, a w razie zwarcia prąd rośnie, przewody się grzeją i pojawia się realne ryzyko stopienia izolacji. Pożar instalacji zaczyna się właśnie w takich miejscach.
Powtarzające się przepalanie tego samego bezpiecznika jest sygnałem do diagnozy wiązki albo odbiornika. Wymiana samego elementu rozwiązuje problem tylko wtedy, gdy przepalenie było jednorazowe i wynikało z krótkiego zdarzenia. W praktyce, jeśli bezpiecznik pada drugi raz w krótkim czasie, przyczyna siedzi dalej w obwodzie.
Wsparcie elektryka lub mechanika jest potrzebne, gdy widać nadtopione gniazda, ślady łuku elektrycznego, grzeje się skrzynka bezpieczników albo pojawia się spalenizna. Niepokojące są też sytuacje, w których przestaje działać wiele obwodów jednocześnie, a w skrzynce są ślady przegrzania. To już nie jest temat na kolejne wkładanie nowego bezpiecznika i liczenie na szczęście.
